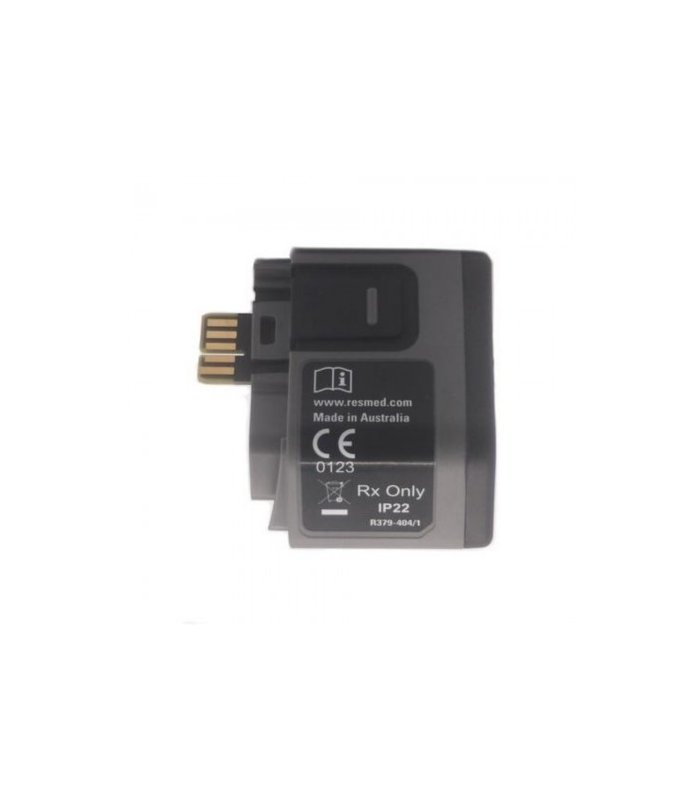

Adaptador para oxímetro Air10 para AirSense 10 y AirCurve 10 - ResMed

Módulo adaptador para los modelos de oxímetros NONIN para CPAP AirSense 10 y BiPAP AirCurve 10 de ResMed.

El adaptador de oxímetro permite la conexión de un oxímetro Xpod de NONIN al dispositivo. Los datos de oximetría (saturación de oxígeno y frecuencia cardíaca) se registran en la tarjeta SD insertada en el dispositivo.

Accesorios opcionales

• Oxímetro Xpod
• Clip de fijación Xpod
• Sensor de pulso de dedo
• Paquete de accesorios de oximetría (incluye oxímetro Xpod, clip de fijación Xpod y sensor de oxímetro flexible de 3 m)

Instalación

1. Desconecta el dispositivo de la toma de corriente
2. Asegúrate de insertar una tarjeta SD en la ranura correspondiente del dispositivo
3. Conecta el adaptador de oxímetro a la unidad
4. Alinea el conector Xpod Oximeter con el puerto del adaptador y conéctalos
5. Conecta el oxímetro Xpod al sensor de pulso de dedo. Para obtener instrucciones, consulta la Guía del usuario que se proporciona con el sensor de pulso
6. Aplica el sensor en el dedo
7. Vuelve a conectar el aparato a la toma de corriente. El AirSense 10 / AirCurve 10 mostrará el código de software del oxímetro durante unos segundos (por ejemplo, SX123-4567). El dispositivo S9 mostrará el mensaje Oximetro habilitado durante unos segundos

A este punto, la terapia puede comenzar. Para obtener más información, consulta la Guía del usuario del dispositivo.

Extracción del adaptador para oxímetro y de la tarjeta SD

1. Retira el sensor del dedo
2. Desconecta el dispositivo de la toma de corriente
3. Presiona el botón de liberación en el lateral del adaptador del oxímetro y sepáralo suavemente de la unidad
4. Saca el oxímetro Xpod del zócalo del adaptador
5. Retira el cable del sensor de dedo del oxímetro Xpod
6. Abre la tapa de la ranura de la tarjeta SD y empuja la tarjeta hacia adentro para liberarla

Limpieza y mantenimiento

Si es necesario, limpie la superficie exterior del adaptador del oxímetro con un paño limpio y seco. Para obtener instrucciones sobre la limpieza del oxímetro y su sensor, consulta la Guía del usuario que se suministra con esos accesorios.

 Especificaciones técnicas

• Temperatura de funcionamiento: entre + 5 ° C y + 35 ° C
• Humedad de funcionamiento: entre 10% y 90% sin condensación
• Altitud de funcionamiento: consulte la guía de usuario del dispositivo
• Temperatura de almacenamiento y transporte: entre -20 ° C y + 60 ° C
• Humedad de almacenamiento y transporte: entre 5% y 95% sin condensación
• Duración del uso del producto: 1825 conexiones
• Dimensiones: 54 mm x 30 mm x 51 mm
• Peso: 27 g
• Compatibilidad con el oxímetro: Xpod 3012, Xpod 3012LP
• Compatibilidad electromagnética: para más detalles, consulta la guía del usuario del dispositivo
